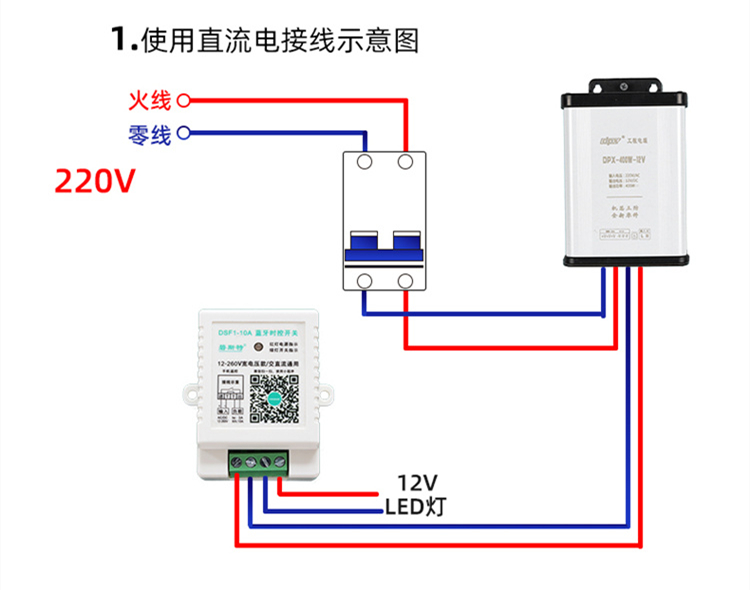

12v定時開關怎么接線？（以控制12v低壓燈具為例）

1.220V市電接入空氣開關，空氣開關接出火零線連接在LED電源（AC220v-DC12v變壓器）的L、N接線端子上。

2.LED電源的正負極連接在12v時控開關左側的進線端子。

3.12v時控開關右側的出線端子連接低壓直流的燈具。

備注：12v時控開關控制其他低壓用電器，DC12V直流電直接連接在開關的左側進線，用電器連接開關右側出線端子。
