今天咱們來看時控開關的接線，根據所帶電器的功率分為2種接線情況。

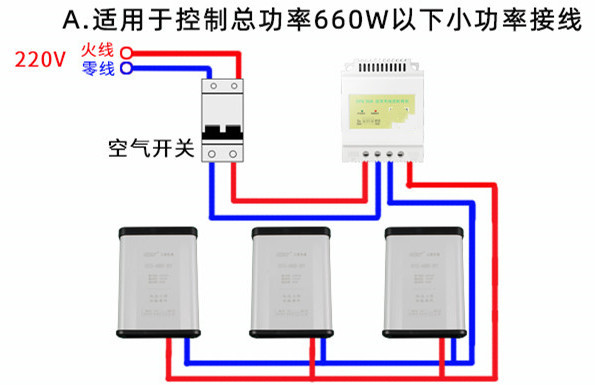

      1.電器的功率小，在時控開關的功率范圍之內（小于660W），可以直接接線，零線和火線接線順序不能接錯。

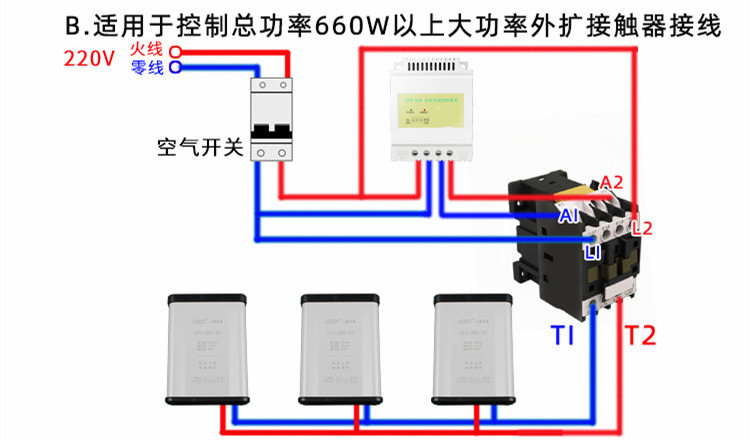

      2.電器的功率比較大（大于660W），時控開關無法直接控制,可以加一個交流接線器，用時控開關控制交流接觸器組成控制回路，主電路通過交流接觸器的主觸點連接負載。
